Reten­ti­ons­bo­den­fil­ter mit Reten­ti­ons­la­mel­le „Sie­mers­platz“ in Hamburg-Lokstedt

Für den Lan­des­be­trieb Stra­ßen, Brü­cken und Gewäs­ser (LSBG) ist der Reten­ti­ons­bo­den­fil­ter „Sie­mers­platz“ in Ham­burg-Lok­stedt geplant wor­den. Der Reten­ti­ons­bo­den­fil­ter behan­delt die Nie­der­schlags­ab­flüs­se aus einem rd. 19 ha gro­ßen trenn­ent­wäs­ser­tem Ein­zugs­ge­biet, u. a. mit Flä­chen der angren­zen­den 6‑streifigen Koll­au­stra­ße, und soll so die stark belas­te­te Schil­lings­bek stoff­lich und hydrau­lisch entlasten.

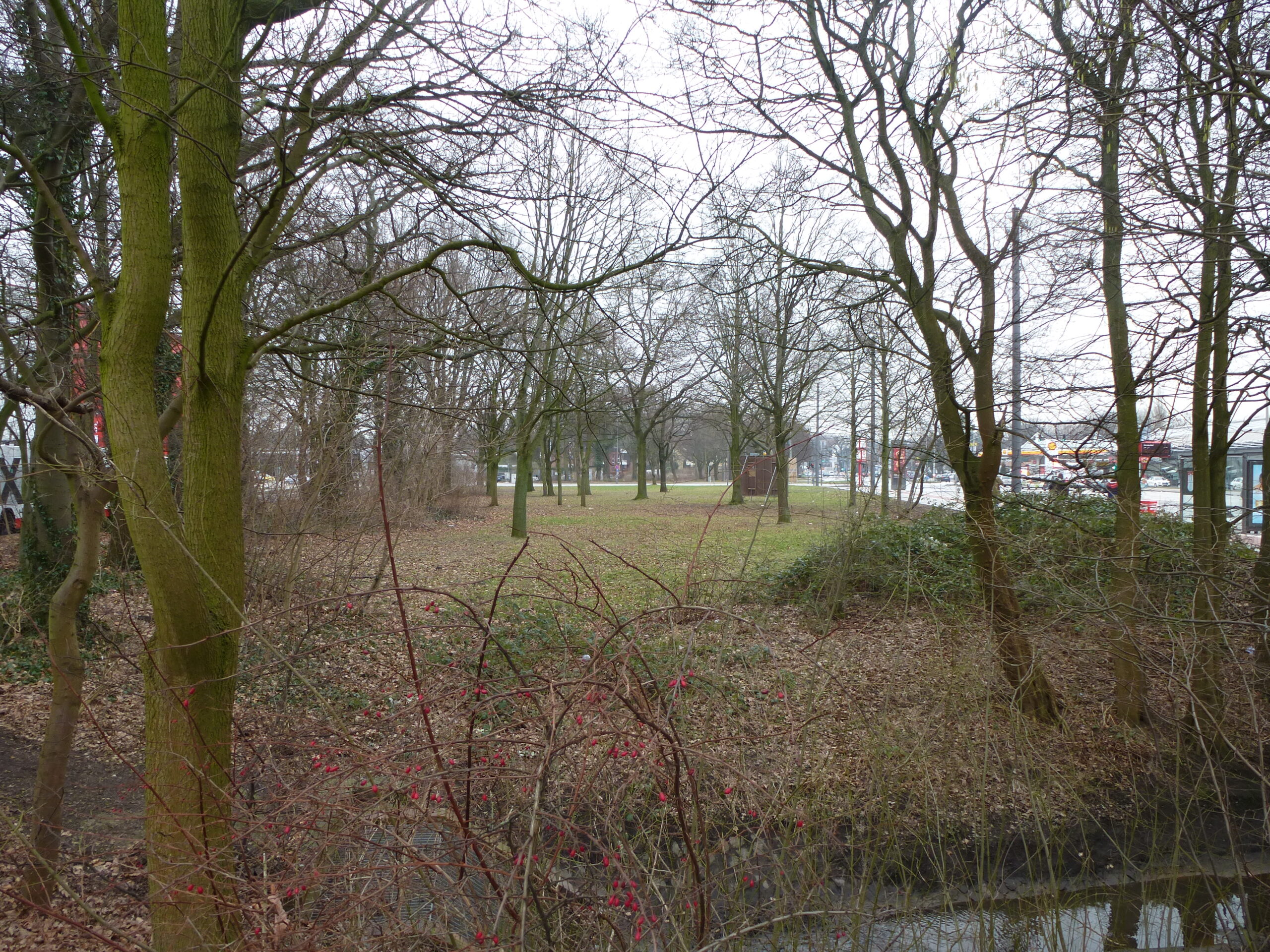

Beson­de­re Her­aus­for­de­rung bei der Pla­nung waren die extrem beeng­ten Platz­ver­hält­nis­se (Becken­stand­ort auf einer Ver­kehrs­in­sel mit wert­vol­lem Baum­be­stand), die Que­rung der 6‑streifigen Koll­au­stra­ße mit der Zulauf­lei­tung, die zahl­rei­chen Ver­sorg­un­glei­tun­gen sowie der schwie­ri­ge Bau­grund im Bereich einer Torf­lin­se (Bau­gru­be mit UW-Beton).

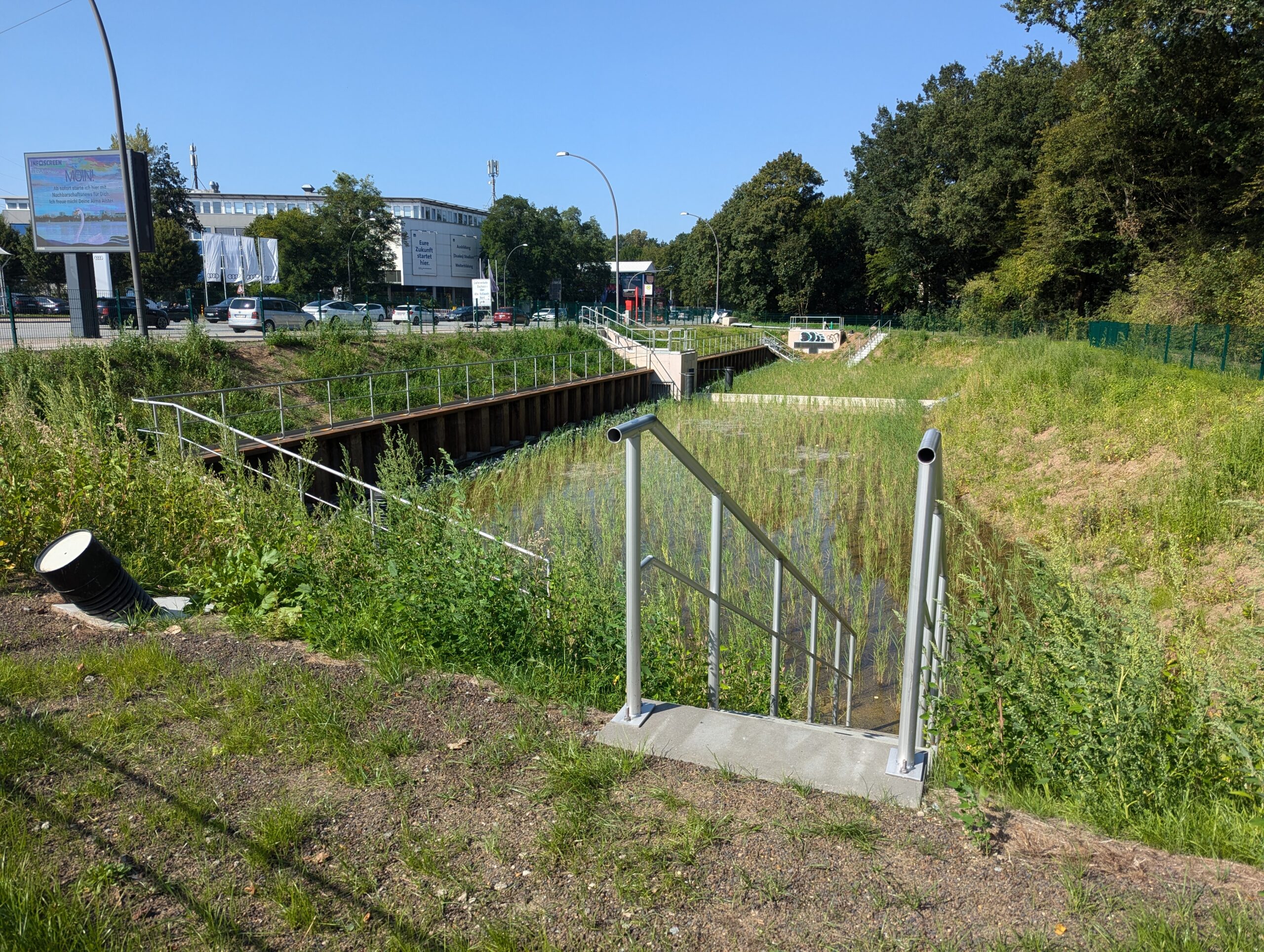

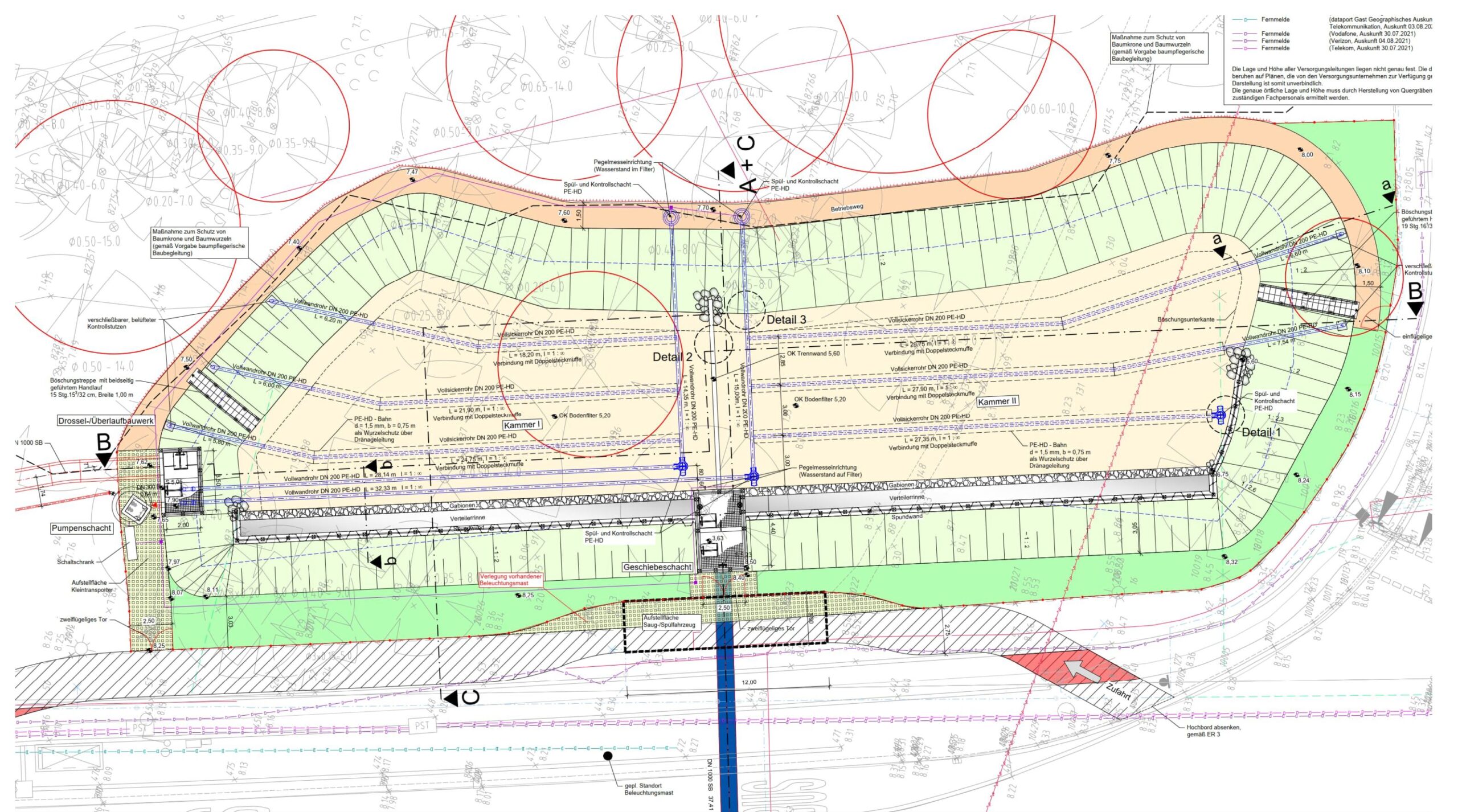

Der Reten­ti­ons­bo­den­fil­ter ist als Erd­be­cken mit Stütz­wand an einer Längs­sei­te (Spund­wand) kon­zi­piert. Die rd. 740 m² Fil­ter­flä­che sind auf zwei Fil­ter­kam­mern auf­ge­teilt. Ins­ge­samt sind über der Fil­ter­flä­che rd. 1.395 m³ Rück­halt­vo­lu­men (Fil­ter­ein­stau + Reten­ti­ons­la­mel­le) untergebracht.

Da durch die ver­ti­kal durch­ström­te Fil­ter­hö­he eine Ent­lee­rung des Fil­ters nicht mehr im Frei­ge­fäl­le mög­lich ist, wur­de dem Reten­ti­ons­bo­den­fil­ter ein Pump­werk nach­ge­schal­tet. Die­se hebt das gerei­nig­te Nie­der­schlags­was­ser auf die Ein­lei­tungs­hö­he der Schil­lings­bek an. Durch eine mit Was­ser­stands­mes­sun­gen im Fil­ter­be­cken kom­bi­nier­te Pum­pen­steue­rung kön­nen die Pum­pen mög­lichst effi­zi­ent geschal­tet wer­den, sodass der Ener­gie­ver­brauch auf ein Mini­mum redu­ziert wer­den kann.
